Známky zlyhania kĺbu CV a kedy je potrebná výmena

Základy hnacieho ústrojenstva

Pochopenie úlohy CV kĺbov v hnacom ústrojenstve vozidla

Každé vozidlo s pohonom predných kolies, všetkých kolies a mnoho vozidiel s pohonom zadných kolies sa spolieha na dvojicu pružných konektorov na každom hriadeli nápravy na prenos výkonu motora na kolesá, zatiaľ čo sa pruženie pohybuje a mení sa uhol natočenia volantu. Tieto konektory sú cv spoje a ich úloha je na papieri zdanlivo jednoduchá, ale v praxi mechanicky náročná: udržujte konštantnú rýchlosť otáčania bez ohľadu na to, ako prudko sa koleso otáča alebo ako ďaleko sa odpruženie pohybuje cez nerovnosti.

Constant velocity joint component used in vehicle axle assemblies

Kĺbová zostava s konštantnou rýchlosťou, ktorá zobrazuje guľôčkovú klietku a puzdro, ktoré umožňujú hladký prenos sily pod rôznymi uhlami.

Každá náprava zvyčajne nesie dva kĺby s rôznymi funkciami. Vnútorný kĺb, ktorý je bližšie k prevodovke, má zvyčajne dizajn v štýle statívu, ktorý je navrhnutý tak, aby sa pri stláčaní odpruženia prispôsobila náprava. Vonkajší kĺb, ktorý je bližšie k náboju kolesa, je zvyčajne typu Rzeppa alebo guľôčkového typu skonštruovaný tak, aby zvládol ostré uhly riadenia bez straty plynulosti otáčania. Obidve sú naplnené mazivom a utesnené vo vnútri pružnej gumenej alebo termoplastickej topánky, ktorá chráni pred kontamináciou a lubrikáciou dovnútra.

2

Kĺby na hriadeľ nápravy vo väčšine konfigurácií

1

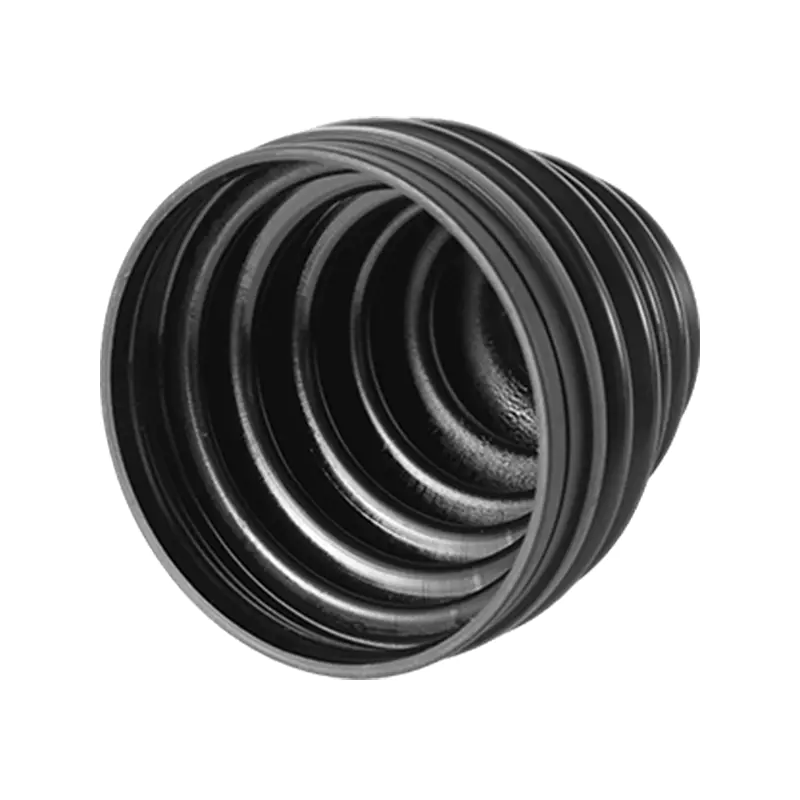

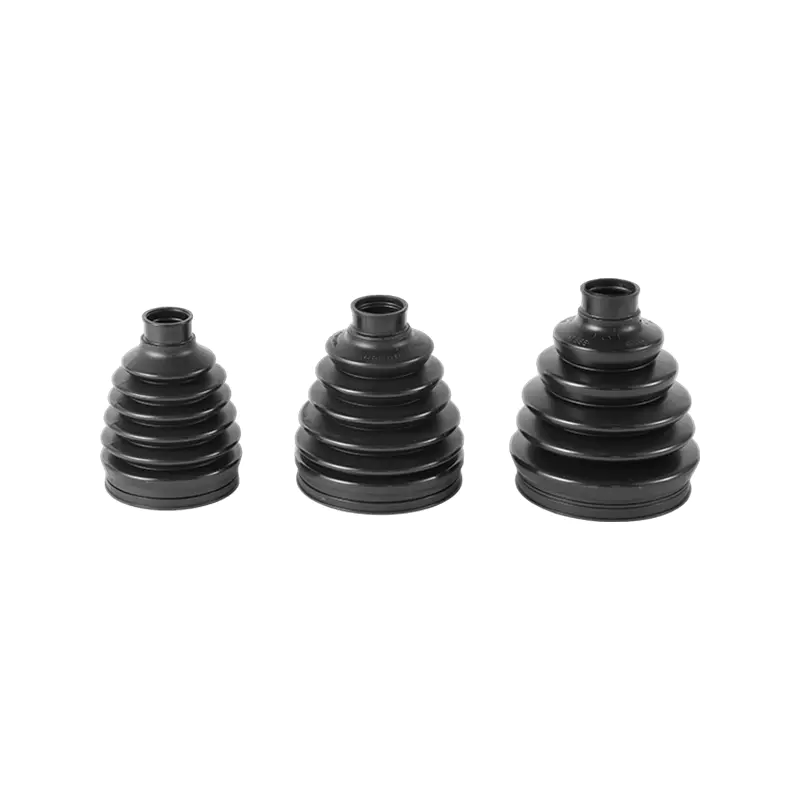

Utesnená topánka chrániaca každý kĺb pred nečistotami a vlhkosťou

0

Tolerancia straty mastnoty po otvorení topánok

Pretože celý systém závisí od toho, že utesnená topánka zostane neporušená, väčšina zlyhaní kĺbov nezačína opotrebovaním kovových komponentov samy osebe. Začínajú roztrhnutou topánkou, ktorá nechá unikať mastnotu a dostať sa dovnútra cestný posyp, čo potom urýchľuje opotrebovanie dielov, ktoré by inak vydržali veľmi dlhú životnosť.

Hlavné príčiny

Bežné príčiny zlyhania CV kĺbu

Pochopenie toho, prečo kĺby zlyhávajú, pomáha vysvetliť, prečo niektoré vozidlá potrebujú pozornosť oveľa skôr ako iné, dokonca aj s podobným počtom najazdených kilometrov. Nasledujúce faktory sú tie, ktoré technici vidia najčastejšie pri kontrole.

Z nich je poškodená topánka dôsledne východiskovým bodom pre väčšinu kĺbových náhrad. To je dôvod, prečo je kontrola stavu batožinového priestoru jedným z najrýchlejších spôsobov, ako zachytiť vznikajúci problém skôr, ako sa stane nákladnou opravou.

Diagnostické príznaky

Včasné varovné signály zlyhania CV kĺbu

Pretože kĺby CV fungujú ticho, keď sú zdravé, takmer každý nový hluk alebo vibrácie prichádzajúce z oblasti hnacieho ústrojenstva počas zákrut alebo zrýchlenia stojí za preskúmanie. Nižšie uvedená tabuľka sumarizuje, ako často sú hlásené rôzne symptómy, keď sa kĺb blíži ku koncu svojej životnosti, a to na základe bežných diagnostických vzorov, a nie na základe jedného zdroja údajov.

Cvakanie alebo pukanie počas ostrých zákrut, najmä pri nízkej rýchlosti na parkovisku, je jedným z najznámejších indikátorov opotrebovaného vonkajšieho kĺbu. Vibrácie, ktoré sa zvyšujú so zrýchlením a uvoľňujú sa pri dojazde, sú typickejšie pre problém s vnútorným kĺbom.

Vnútorné vs Vonkajšie

Porovnanie vzorcov symptómov vnútorného kĺbu a vonkajšieho kĺbu

Keďže vnútorné a vonkajšie kĺby zvládajú rôzne typy pohybu, majú tendenciu zlyhávať mierne odlišným spôsobom. Radarové porovnanie nižšie ukazuje, ako každý symptóm zvyčajne váži inak v závislosti od toho, ktorý kĺb spôsobuje problém.

Vonkajší kĺb Vnútorný kĺb

Symptóm	Vonkajší kĺb Emphasis	Vnútorný kĺb Emphasis
Klikanie počas otáčania	Vysoká	Nízka
Vibrácie under acceleration	Nízka to Moderate	Vysoká
Klapkanie pri zaradení prevodového stupňa	Nízka	Stredná až vysoká
Viditeľné praskanie topánok	Stredná až vysoká	Nízka to Moderate

Opotrebenie v priebehu času

Ako CV kĺbov napreduje s najazdenými kilometrami

Opotrebenie zdravého, správne utesneného kĺbu sa zvyšuje veľmi postupne. Akonáhle sa kontaminácia dostane cez roztrhnutú topánku, rýchlosť opotrebenia sa prudko zrýchli, pretože brúsny prach pôsobí ako brúsivo medzi guľôčkovými ložiskami a ich dráhami. Čiarový graf nižšie znázorňuje tento typický vzor progresie.

Strmý vzostup za stredom grafu odráža to, čo sa stane, keď už topánka zlyhala a do kĺbu sa dostala kontaminácia. To je dôvod, prečo je skoré zachytenie malého, lacného roztrhnutia topánky oveľa menej nákladné ako kĺb, ktorý je suchý a hrubý tisíce ďalších kilometrov.

Faktory rozhodovania

Čo ovplyvňuje rozsah opravy CV kĺbov

Nie každý opotrebovaný kĺb vyžaduje rovnakú úroveň práce. O tom, či dielňa vymení len kufor, samotný kĺb alebo kompletnú nápravu, rozhoduje niekoľko faktorov.

Faktor	Typický dopad	Poznámky
Počet ovplyvnených náprav	Stredná až vysoká	Usporiadanie s pohonom všetkých kolies často pridáva ďalšie kĺby na každej strane
Stav topánok vs. celých kĺbov	Nízka to Moderate	Zachytený skoro, samotná topánka môže vyriešiť problém
Korózia na hriadeli nápravy	Mierne	Môže vyžadovať úplnú montáž nápravy namiesto výmeny kĺbov
Zložitosť prístupu a práce	Stredná až vysoká	Líši sa podľa usporiadania zavesenia a platformy vozidla

Pracovný postup opravy

Ako sa zvyčajne vykonáva výmena CV kĺbu

Zatiaľ čo konkrétne postupy sa líšia podľa platformy vozidla, všeobecná postupnosť, ktorú technik dodržiava, zostáva konzistentná vo väčšine vozidiel s pohonom predných kolies a všetkých kolies.

Overte zdroj hluku alebo vibrácií kontrolovanou testovacou jazdou a vizuálnou kontrolou.
Bezpečne podoprite vozidlo a vyberte koleso, aby ste získali úplný prístup do oblasti kĺbov.
Podľa potreby oddeľte nápravu od nosiča náboja a spodného ramena nápravy.
Vyberte zostavu nápravy z prevodovky alebo medzihriadeľa.
Vymeňte spoj, nabaľte ho správnym množstvom maziva a nasaďte novú manžetu a svorky.
Opätovne nainštalujte nápravu, znova pripojte komponenty zavesenia a uťahovacie prvky podľa špecifikácií.
Pred vrátením vozidla do prevádzky je vyriešený cestný test na potvrdenie hluku alebo vibrácií.

Prevencia

Postupy údržby, ktoré predlžujú životnosť kĺbu CV

Päťminútová kontrola batožinového priestoru počas bežnej výmeny pneumatík je jedným z najmenej nákladných zvykov, ktoré môžu neskôr zabrániť oveľa väčšej oprave hnacieho ústrojenstva.

Počas každej rotácie pneumatiky alebo výmeny oleja vizuálne skontrolujte gumovú čižmu, či nie je prasknutá, rozštiepená alebo nalepená.
Roztrhnutú topánku riešte okamžite, a nie čakaním, pretože strata tuku a kontaminácia rýchlo napredujú, keď sa tesnenie rozbije.
Udržujte puzdrá a guľové čapy v dobrom stave, pretože nadmerná vôľa zbytočne zaťažuje kĺb.
Vyhnite sa dlhšej jazde pri plnom zablokovaní riadenia v kombinácii s prudkým zrýchľovaním, najmä pri úzkych parkovacích manévroch.
Keď už bootovanie zlyhalo, sourcing je spoľahlivý náhradné cv kĺby okamžite pomáha predchádzať sekundárnemu poškodeniu hriadeľa nápravy alebo výstupného tesnenia prevodovky.
Okamžite si nechajte skontrolovať neobvyklé klikanie alebo vibrácie, než aby ste pokračovali v jazde na kĺbe, ktorý už vykazuje príznaky.

Často kladené otázky

Často kladené otázky Questions

Otázka 1: Čo je úplne prvým znakom toho, že kĺb CV začína zlyhávať?

Vo väčšine prípadov je najskôr viditeľným znakom rytmické cvakanie alebo pukanie, ku ktorému dochádza špecificky pri odbočovaní pri nízkej rýchlosti, napríklad pri zaparkovaní.

Otázka 2: Dá sa s vozidlom stále bezpečne riadiť s chybným kĺbom CV?

Krátke vzdialenosti pri strednej rýchlosti sú často možné, ale pokračovaním v jazde na kĺbe s roztrhnutou topánkou alebo pokročilou vôľou hrozí riziko oddelenia kĺbu, čo môže spôsobiť náhlu stratu výkonu tohto kolesa.

Q3: Je možné opraviť iba čižmu namiesto celého kĺbu?

Áno, ak sa návlek zachytí skôr, ako sa kontaminácia dostane k vnútorným ložiskám, problém môže vyriešiť len výmena návleku a opätovné balenie maziva bez výmeny samotného kĺbu.

Otázka 4: Zlyhajú vnútorné a vonkajšie kĺby z rovnakých dôvodov?

Nie presne. Vonkajšie kĺby majú tendenciu vykazovať klikanie súvisiace s otáčaním v dôsledku neustáleho otáčania volantu, zatiaľ čo vnútorné kĺby častejšie vykazujú vibrácie a šklbanie spojené so zrýchlením a radením prevodových stupňov.

Q5: Ako často by sa mali kĺby CV kontrolovať?

Vizuálna kontrola pri každej rutinnej výmene pneumatík alebo olejovom servise vo všeobecnosti postačuje na zachytenie vznikajúceho roztrhnutia topánky skôr, ako dôjde ku kontaminácii kĺbov.

Q6: Ovplyvňuje ťahanie alebo veľké zaťaženie opotrebovanie kĺbov CV?

Áno, trvalé ťažké zaťaženie zvyšuje krútiaci moment cez nápravu a kĺb, čo môže urýchliť opotrebovanie v porovnaní s typickými každodennými jazdnými podmienkami.
